¡Adiós cables! y ¡Bienvenida Libertad Solar! : La Transformación Eléctrica de Pichi Ruka Paso a Paso⚡⚡⚡
Cómo era el sistema original 🙄
- Iluminación: Ampolletas halógenas a 12V (alto consumo y calor).
- Enchufes: Solo funcionaban con shore power (220V) y eran norma UK (adaptador obligatorio).
- Fuente original: Cargaba la batería AGM para el circuito 12V, pero solo conectada a 220V.
- Refrigerador: Operaba con shore power o mediante un conector especial al auto (7 pines).
- Conexiones: Dos conectores al auto (uno para luces/señales y otro para carga/refri/calefacción).
- Sin TV ni sistema de audio, solo línea coaxial para antena analógica.
- Enchufes 12V especiales, no estándar.
Problema: Sin autonomía real, consumo alto, incompatibilidad con enchufes chilenos y dependencia total de campings.
Qué instalamos (nuevo sistema) 😁
- 3 Paneles fotovoltaicos conectador en serie de 210W / Vmp 20.05Vdc
- Inversor Cargador Solar MPPT SP-2200 (2200VA / 1800W).
- Funciones: carga desde paneles y red, inversor 12V → 220V.
- 2 baterías LiFePO4 de 12V 100Ah (en paralelo).
- Cambio de batería AGM (sigue alimentando el circuito 12V).
- Tablero con protecciones bipolares y monofásicas.
- Luz piloto para verificar polaridad en entrada AC.
- Protección bipolar 16A para entrada PV.
- Protección bipolar 100A para baterías.
- Protección monofásica entrada AC 10A.
- Protección monofásica salida AC 10A.
- Unidad de SmartMeter de monitoreo y control por WIFI
- Reemplazo total de halógenas por LED 12V (menos consumo, menos calor).
- Instalación de foco LED en baño
- Instalación de tira led blanca sobre cocina
- Instalación tira led RBG perimetral interior
Detalle paso a paso

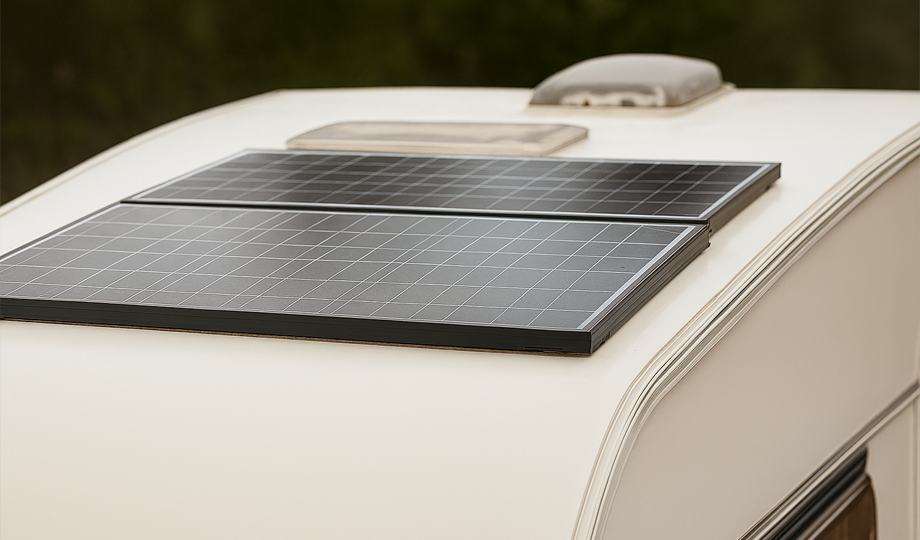

Paso 1: Montaje, cableado y conexión de paneles solares en techo de Pichi Ruka
Como realizamos el montaje y conexionado de los paneles solares de nuestra mejora a la casa rodante. Montaje de paneles solares en el techo.
El primer desafío fue el espacio limitado del techo de la Abbey Archway 470. Elegimos paneles de 1560 mm x 700 mm (210 W cada uno). Inicialmente pensamos en instalar dos (±40 Vmp), pero el MPPT requería al menos 55 V para funcionar correctamente. La solución: tres paneles en serie, alcanzando ±60 Vmp.

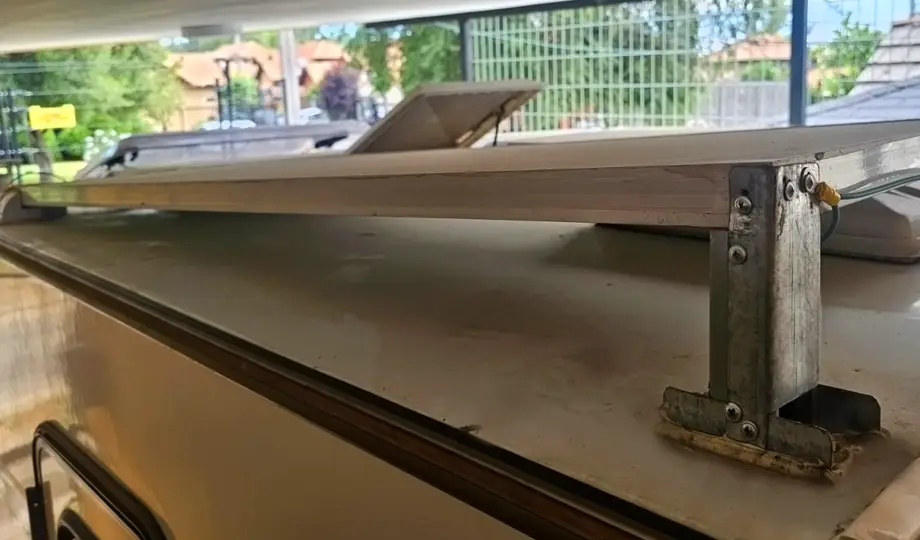

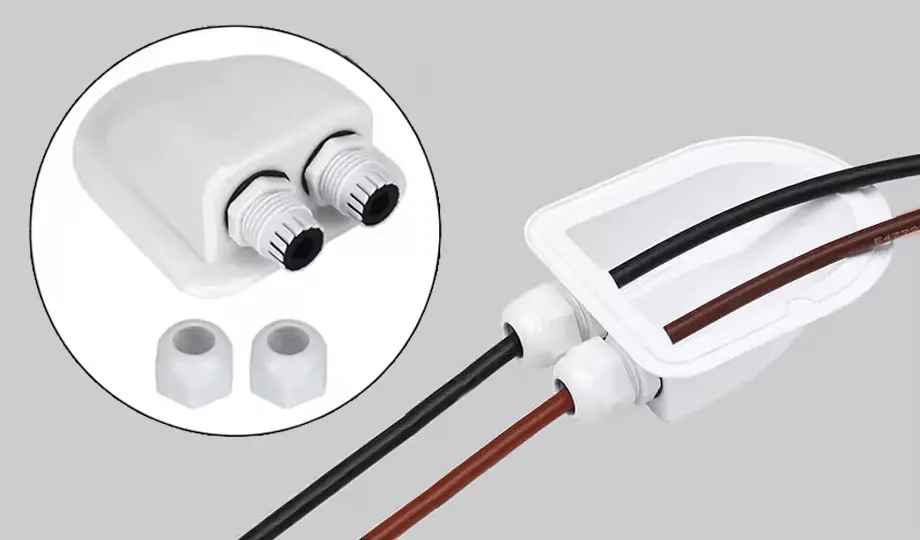

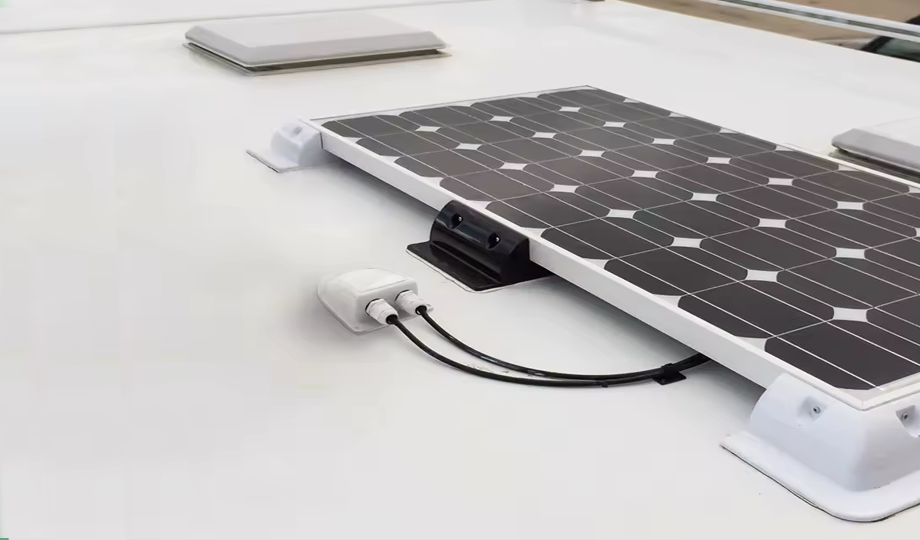

Para el montaje usamos un kit de soporte plástico y una caja de entrada de cables. El tercer panel requería elevarse para no interferir con las escotillas, así que fabricamos soportes con retazos de Metalcon (Steel Framing): acero galvanizado, liviano y resistente, ideal para el techo de la camper.
|  |  |
¿Cómo resolverías el montaje en un techo reducido? Déjalo en los comentarios.
Conexión y bajada de cables.
Los paneles incluyen cables de 90 cm con conectores MC4, lo que facilitó la conexión en serie. Solo faltaba el tramo de bajada, para lo que usamos cable solar rojo/negro de 4 mm², reforzado y apto para intemperie. Este cable está diseñado específicamente para sistemas fotovoltaicos.
Puesta a tierra
Además, pasamos un cable verde de 2,5 mm² conectado al chasis de cada panel, soportes DIY y techo metálico, creando una tierra común para todo el sistema.
Llegada al tablero eléctrico
Finalmente, los cables ingresaron por la caja de entrada y se conectaron al tablero eléctrico interior, donde instalamos las protecciones y el inversor.
 |  |  |
¿Cómo realizas la puesta a tierra en tu instalación solar? Déjalo en los comentarios.

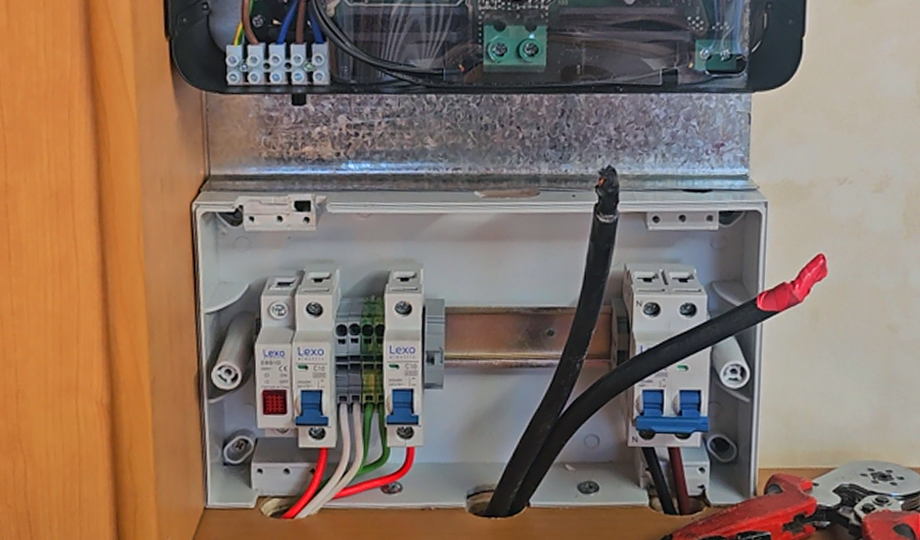

Montaje y conexionado en tablero eléctrico.

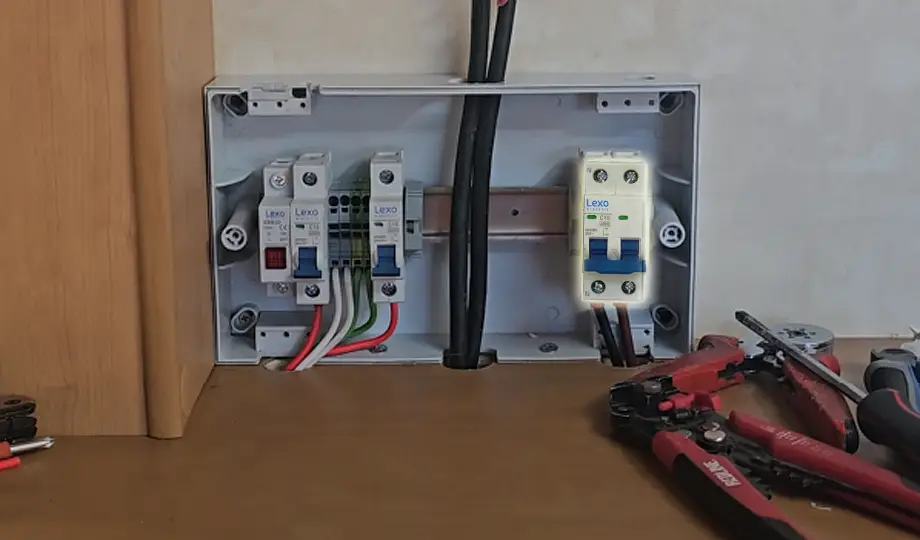

Se instaló un tablero sobrepuesto de 12 elementos, equipado con riel DIN. Sobre este riel se montaron bornas para facilitar la conexión de los cables eléctricos. En este punto se agruparon todas las conexiones a tierra, provenientes de:
- Paneles solares y techo.
- Enchufes y chasis.
- Tierra del Shore Power.

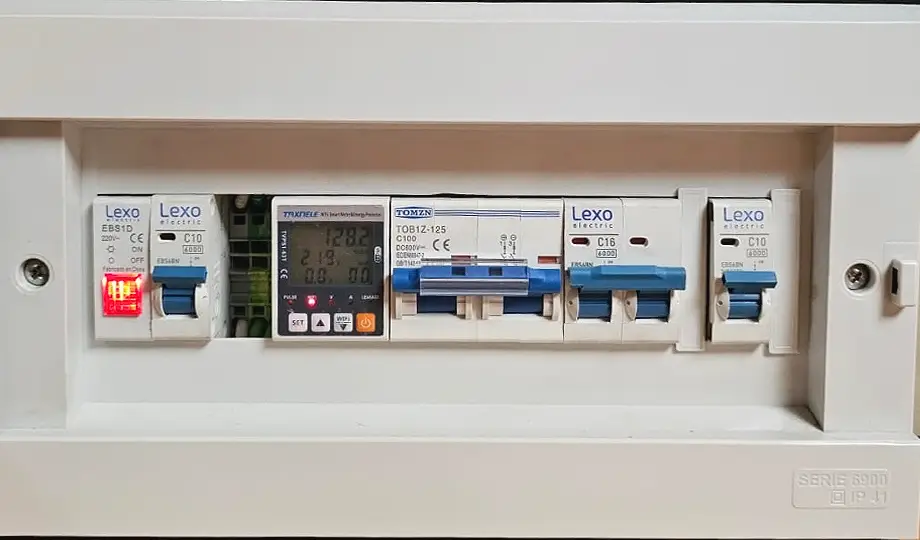

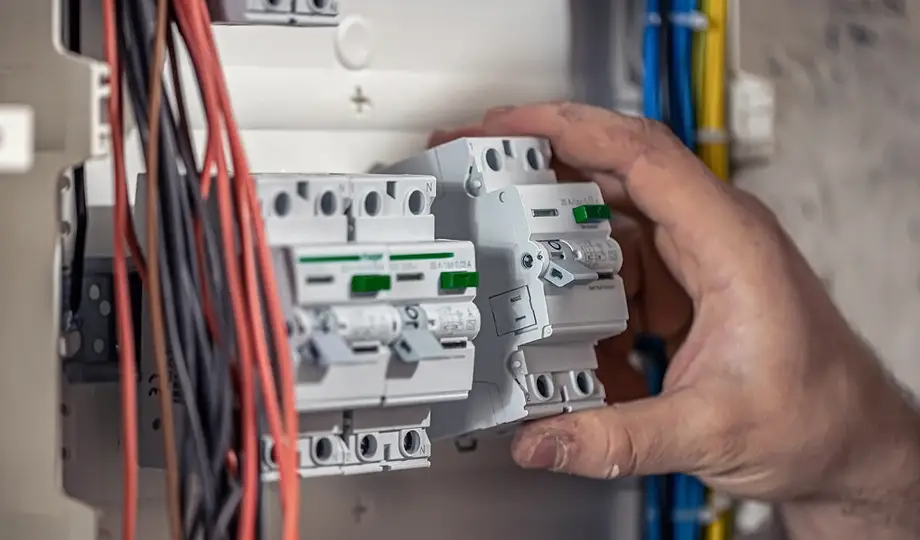

Instalación de protecciones.
Se incorporaron las protecciones necesarias para los distintos circuitos y componentes del sistema:
- Protección termomagnética 10A curva C para la entrada de 220V desde el Shore Power.
- Protección bipolar 16A curva C para la llegada de los paneles fotovoltaicos (PV).
- Protección bipolar 100A curva C para el circuito de baterías.
- Protección termomagnética 10A curva C para la salida de 220V hacia enchufes y fuente de la casa rodante.

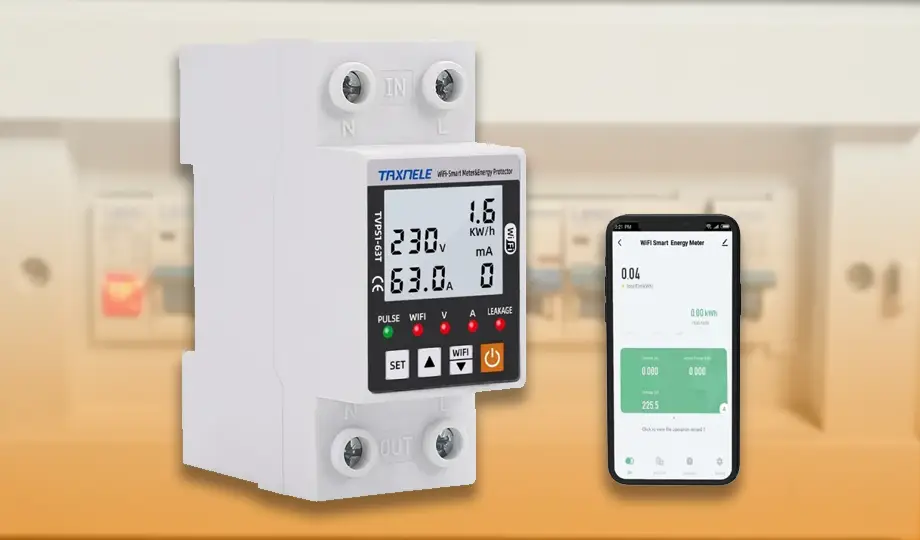

- SmartMeter para monitoreo y control de la alimentación de 220V, que también actúa como protección diferencial.
 |  |  |
¿Te parece una buena idea un Smart Meter? Déjalo en los comentarios.
Preguntas frecuentes tablero
- ¿Por qué es importante un buen tablero eléctrico en una casa rodante? Un tablero bien diseñado permite una distribución segura de la energía, facilita el mantenimiento y protege los equipos frente a sobrecargas y cortocircuitos.
- ¿Qué tipo de protecciones son recomendables para sistemas solares en campers?
Se recomienda usar protecciones termomagnéticas para la entrada y salida de corriente alterna, y protecciones bipolares para circuitos de baterías y paneles solares. - ¿Es necesario instalar un SmartMeter?
Sí, porque permite monitorear el consumo y actúa como protección diferencial, aumentando la seguridad. También incluye una aplicación para el celular para hacer domótica en la camper. - ¿Cómo agrupar las tierras en un sistema híbrido?
Lo ideal es usar bornas en el tablero para centralizar todas las conexiones de tierra: paneles, chasis y entrada de red.
Paso 2: Montaje cableado y conexión de baterías en interior de Pichi Ruka 🔋
Montaje, conexión y características de nuestro banco baterías de respaldo para generar energía de forma autónoma.- Ubicación y fijación:

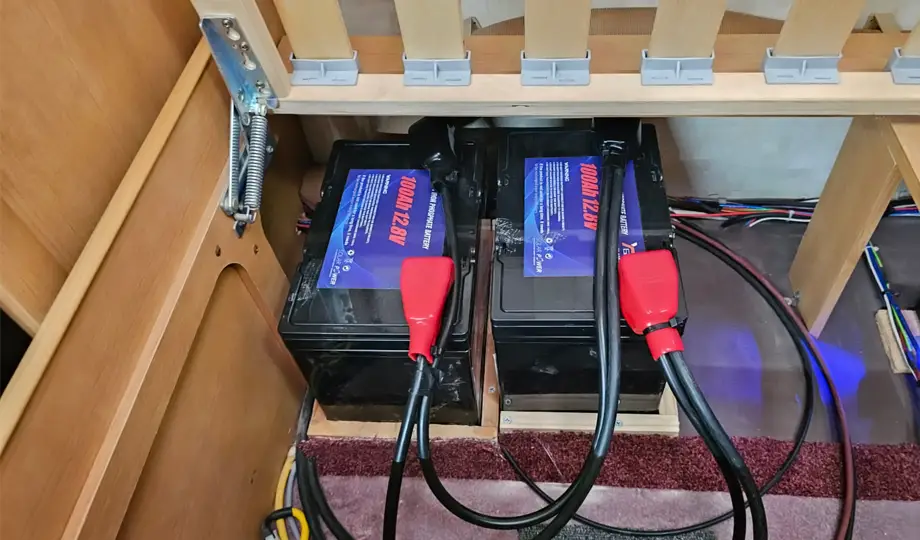

Las baterías se montaron en el compartimiento interior, bajo el sillón – cama. Se aseguraron con soportes rígidos para evitar desplazamientos durante la marcha. Se recomienda usar correas y bases antideslizantes.
- Cableado principal y conectores:

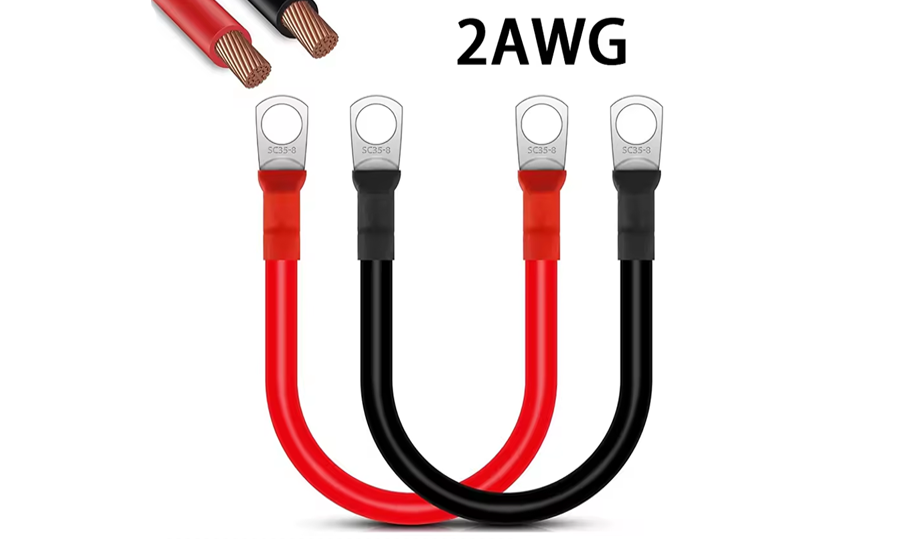

Se empleó cable 2 AWG para las líneas de potencia entre el banco LiFePO4 y el inversor SP-2200, también para los puentes entre las baterías. Este calibre soporta corrientes superiores a 100A en tramos cortos, minimizando caída de tensión. Se usaron terminales tipo OJO SC35-8 adecuado para el cable y terminales de la batería.
- Protección: Se instaló un termomagnético bipolar de 100A en el tablero de control, para seccionar el banco de baterías, proteger de corto circuitos y sobre consumo.
- Orden y seguridad:
El cableado se organizó por los zócalos de la casa rodante con fundas de espiral plástico y uso de termo contraíbles para evitar abrasión y cortocircuitos.
|
|
|

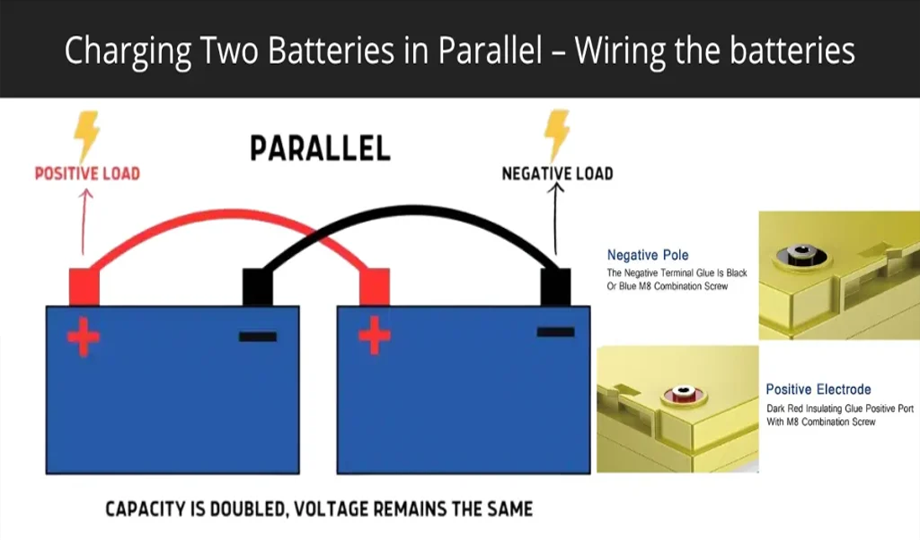

- Banco LiFePO4:
Dos baterías de 12V / 100Ah conectadas en paralelo (positivo con positivo, negativo con negativo), manteniendo el voltaje en 12V y duplicando la capacidad a 200Ah.
- Inversor SP-2200:
Alimentado directamente desde el banco LiFePO4 mediante cable 2 AWG, asegurando baja resistencia y máxima eficiencia.
- Batería AGM:
Conectada al cargador original de la camper, manteniendo el sistema OEM operativo para consumos internos.
- Polaridad y terminales:
Verificar polaridad antes de cerrar el circuito. Usar terminales prensados y aislados para garantizar conexiones seguras y evitar falsos contactos.
 |  | |
¿Cuántas baterías usas en tu camper? Déjalo en los comentarios.
Preguntas Frecuentes sobre Montaje y Cableado 🤔
- ¿Por qué se eligió cable 2 AWG para el banco de baterías? Este calibre soporta corrientes superiores a 100A en tramos cortos, lo que reduce la caída de tensión y mejora la eficiencia del sistema.
- ¿Cómo se fijan las baterías para evitar movimientos? Se usan soportes rígidos, correas y bases antideslizantes en el compartimiento bajo el sillón-cama. Esto evita desplazamientos durante la marcha.
- ¿Qué tipo de terminales se recomienda para las conexiones? Terminales tipo OJO SC35-8 prensados y aislados, adecuados para el cable y los bornes de la batería, garantizando seguridad y evitando falsos contactos.
- ¿Por qué se instaló un termomagnético bipolar de 100A? Sirve para seccionar el banco de baterías y proteger el sistema contra cortocircuitos y sobreconsumo.
- ¿Cómo se conectan las dos baterías LiFePO4? En paralelo: positivo con positivo y negativo con negativo. Esto mantiene el voltaje en 12V y duplica la capacidad a 200Ah.
- ¿Cómo se asegura la polaridad correcta? Antes de cerrar el circuito, se verifica con multímetro y se etiquetan los cables para evitar errores.
- ¿Por qué se mantiene la batería AGM original? Para conservar el sistema OEM de la camper, que alimenta consumos internos y permite usar el cargador original.
Paso 3: Montaje, conexión y configuración del inversor / cargador SP-2200 en Pichi Ruka 🔌
El inversor / cargador SP-2200 es el corazón del sistema eléctrico híbrido en una casa rodante. Permite convertir energía DC de baterías y paneles solares en AC para alimentar electrodomésticos, además de gestionar la carga desde la red eléctrica o un generador. A continuación, se detalla cómo realizar el montaje, cableado y conexionado de forma segura y eficiente.
El inversor SP-2200 se instaló a muro sobre el tablero de protecciones, en un espacio protegido dentro del mueble principal de la casa rodante. La fijación se realizó con tornillería adecuada para soportar vibraciones y peso del equipo. Se agregó un soporte de aluminio lateral para refuerzo. La pantalla y controles quedan accesibles para monitoreo y configuración.

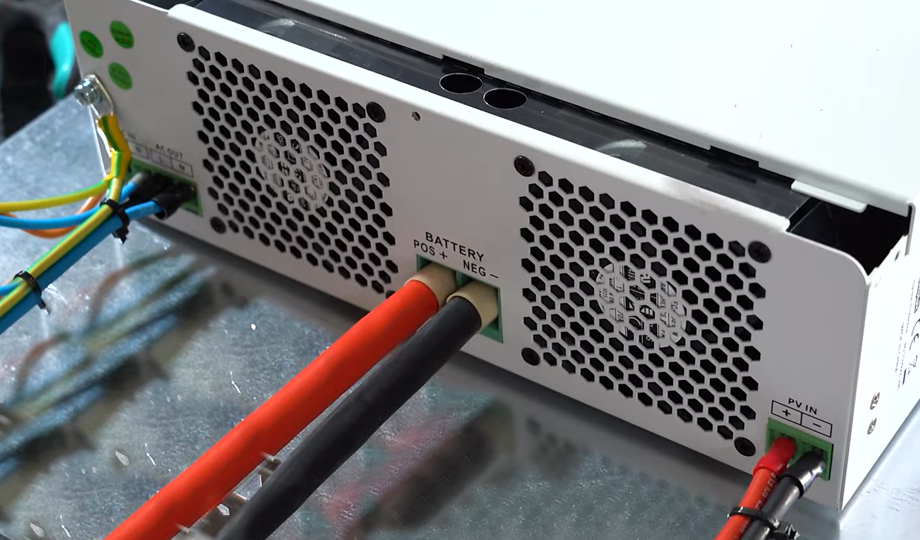

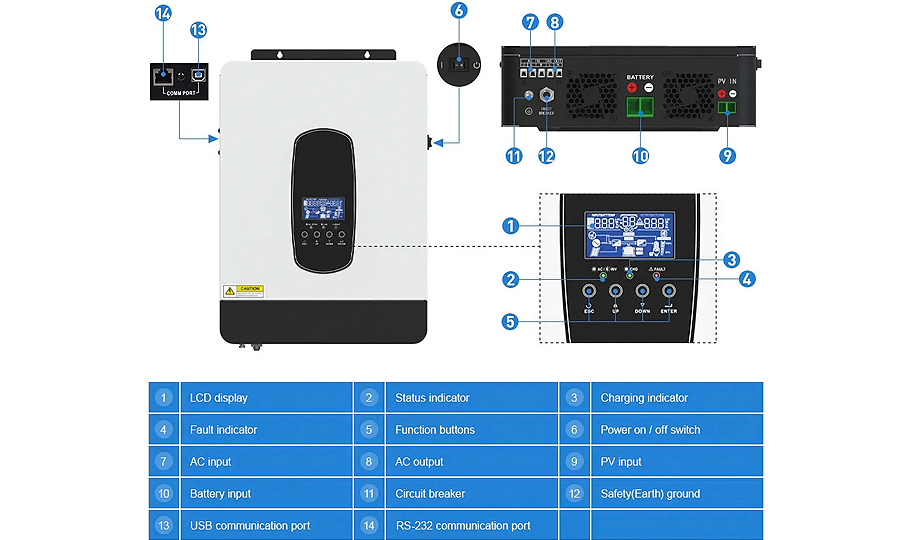

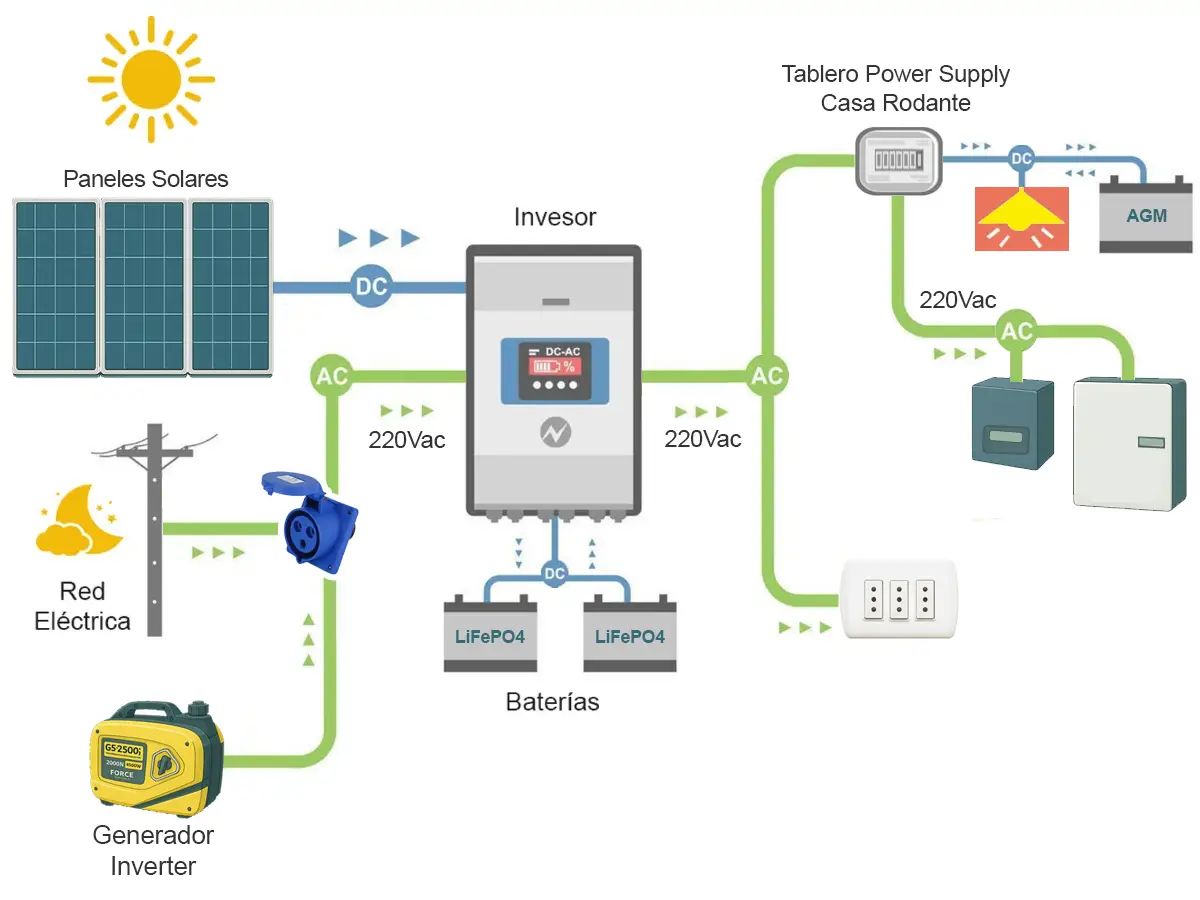

El SP-2200 tiene tres entradas principales y una salida AC de 220V de onda sinusoidal pura (True Sine Wave).
El inversor recibe energía desde los paneles solares, red eléctrica y en caso de emergencia y opcionalmente un generador externo. El SP-2200 gestiona la carga del banco de baterías LiFePO4 y entrega una salida salida AC hacia el tablero. Desde este se distribuye energía a los enchufes y la fuente de poder de la casa rodante.
Entradas del SP-2200:- Paneles solares (DC): Este es el puerto PV del inversor, acá conectamos el cable que trae la energía de los 3 paneles de 210W en serie.
- Red eléctrica (Shore Power VAC): Este punto recibe la energía desde los 220Vac externos. Conecta a la entrada AC IN.
- Banco de baterías (DC): Acá se conecta el banco de Baterías LiFePO4, en este caso 12V / 200ah, en los bornes BAT+ y BAT- del inversor.
- AC OUT (220V): Conecta al tablero interno de la casa rodante para distribuir energía a enchufes, calefactor, calentador de agua, refrigerador y carga de batería interna AGM.
- Baterías: Cables de 2 AWG (35 mm²), para transmisión de energía y puentes del banco de baterías, con protección bipolar de 100A.
- Entrada AC y salida AC: Cable de 14 AWG (2,5 mm²) con protección de 10A.
- Paneles solares: Cable solar AWG 6 (16 mm²) con protección bipolar de 16A.
|
|
|

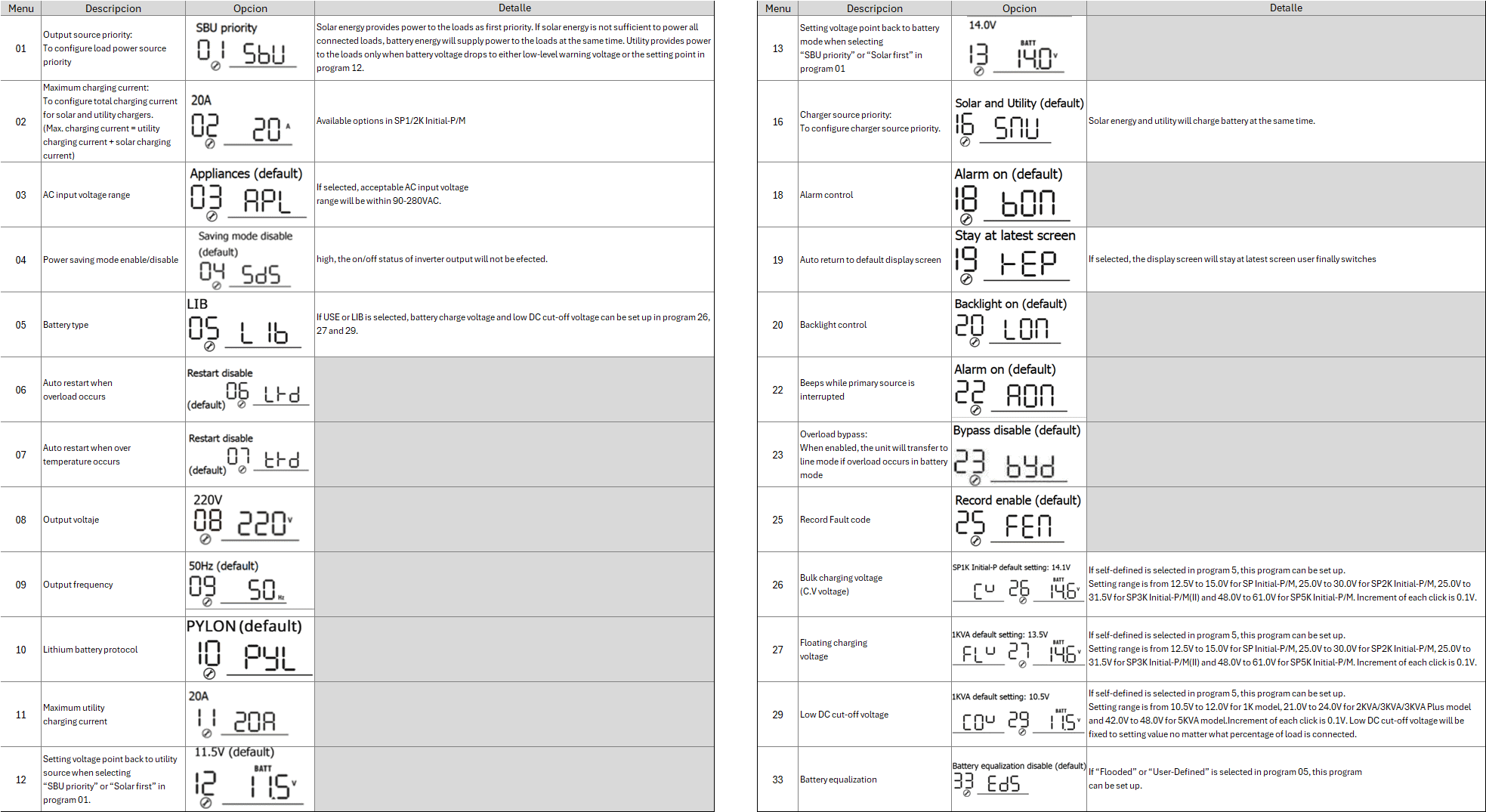

Configuración del inversor SP-2200
Teniendo en cuenta que no queríamos depender de la entrada AC (Shore Power), que teníamos un banco de baterías de Litio, que la fuente principal de alimentación debería ser el sol y luego de revisar las características de nuestra instalación, con pruebas y ensayos (mucho de prueba y error 🤭) llegamos a la siguiente configuración:
 |  |
¿Cómo tienes configurado tu Kit Solar? Déjalo en los comentarios.
Preguntas frecuentes Inversor SP-2200
- ¿Qué función cumple el inversor/cargador SP-2200 en Pichi Ruka?
El SP-2200 convierte la energía DC (corriente continua) de las baterías y paneles solares en AC (corriente alterna) para alimentar la casa rodante. Además, gestiona la carga del banco de baterías desde la red eléctrica externa (Shore Power) o un generador auxiliar. - ¿Cuáles son las entradas y salidas del SP-2200?
- Entradas:
Paneles solares (PV): Conexión de los 3 paneles de 210W en serie.
Red eléctrica (AC IN): Entrada para 220V externos.
Banco de baterías (DC): Conexión a baterías LiFePO4 (12V / 200Ah). - Salida:
AC out (220V): Distribuye energía al tablero interno para enchufes y equipos.
- Entradas:
- ¿Cómo se configuró el inversor para priorizar energía solar?
Se ajustó la opción SBU Priority (Solar-Battery-Utility) para que la fuente principal sea el sol, luego baterías y finalmente la red eléctrica. También se seleccionó el protocolo PYLON para baterías de litio y se definieron voltajes de carga y descarga según las especificaciones del banco LiFePO4. - ¿Qué pasa si no hay sol ni batería suficiente?
El inversor automáticamente cambia a la entrada AC (Shore Power) si está disponible, garantizando energía continua para los equipos. También se dispone de un pequeño generador inverter en caso de emergencia.
Paso 4: Instalación de luminarias led y accesorios interior Pichi Ruka
Los trabajos de montaje y conexionado de nuevas luces led, tanto al interior como exterior de la casa rodante y también la instalación de la entretención abordo.
De halógeno a led.
Originalmente toda la iluminación de la Abbey Archway 470 era incandescente, tanto al interior como exterior de la camper, ya fuera por ampolletas o halógenos. Esto implicaba un exceso de calor, que lentamente iba dañando el plástico / metal de las lámparas y por supuesto un consumo muy alto. La solución: luces LED.

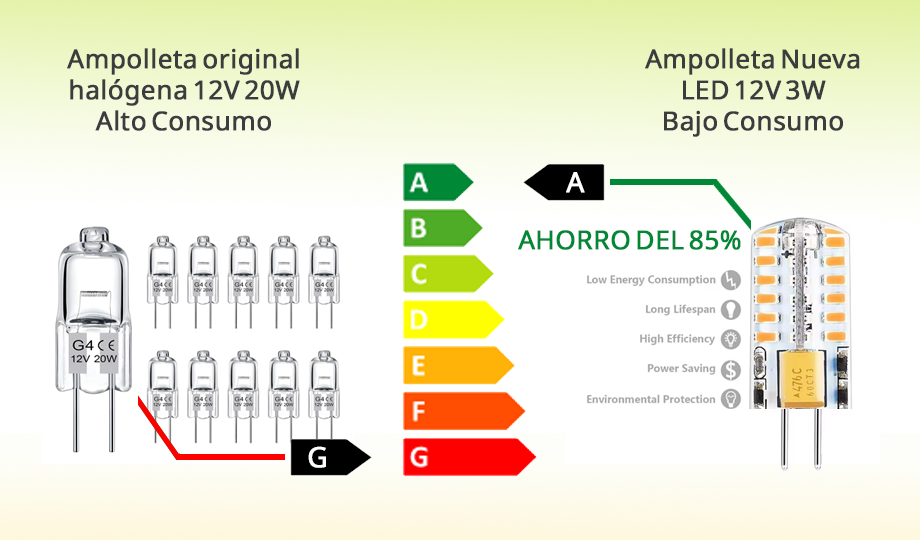

Como las luces al interior eran del tipo halógeno dicroico 12V / 20W 2 pines (conector G4) las remplazamos por unas del tipo LED de solo 3W logrando un 85% de ahorro con la misma luminosidad! y sin calor.
En el exterior agregamos 2 focos de posición bicolor rojo/ambar para la parte posterior y 4 luces ambar / blanco: Dos por lado en la parte inferior lateral, donde el ambar es para el contorno y el blanco alumbra a piso (facilitando ver el camino marcha atrás). Todos LED.
Tiras led.

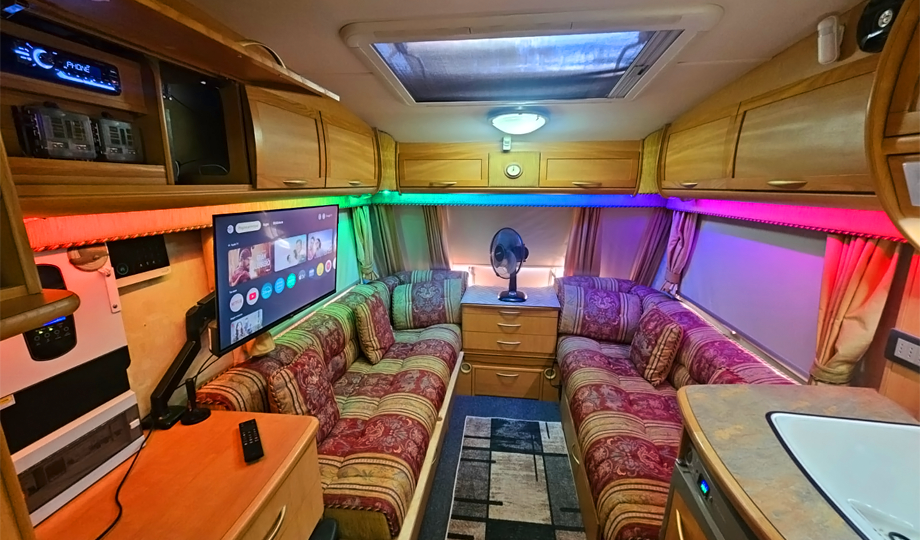

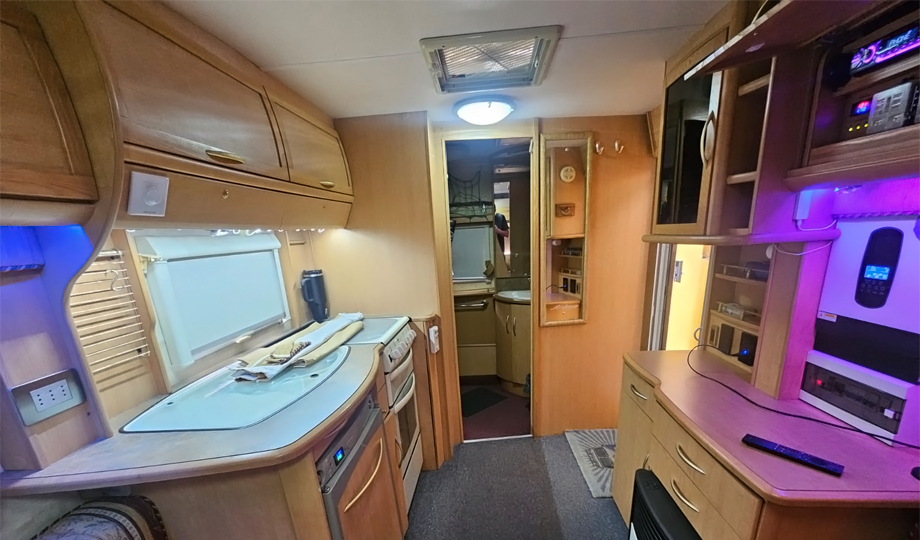

Agregamos 2 tiras LED. Una de color blanco neutro para el sector de la cocina con dimmer y otra del tipo RGB para el sector del sillón / cama, esta última permite generar diversos ambientes, desde uno de total relax a otro de plena fiesta!
Multimedia

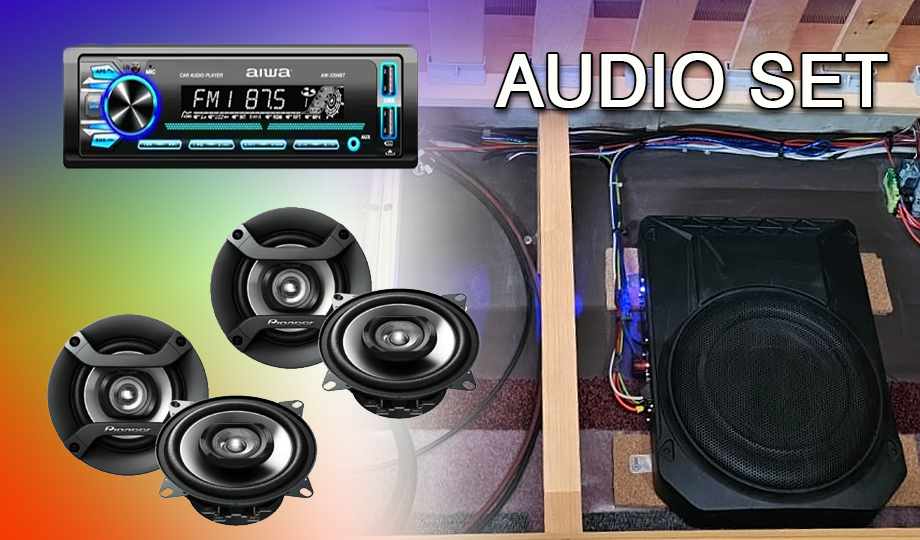

Para nosotros es muy importante escuchar música. Por lo cual instalamos un sistema de audio basado en:
- Radio AIWA AW-3269bt de un din sin pantalla. (us$30)
- 4 Parlantes de 150W, Pioneer Ts-f1034r. (us$28)
- 4 Tweeter 140W con filtros (us$4)
- Subwoofer perfil bajo de 10″ 800W amplificado full chino, pero que suena increíble. (us$80)
- Kit Cables (us$7)

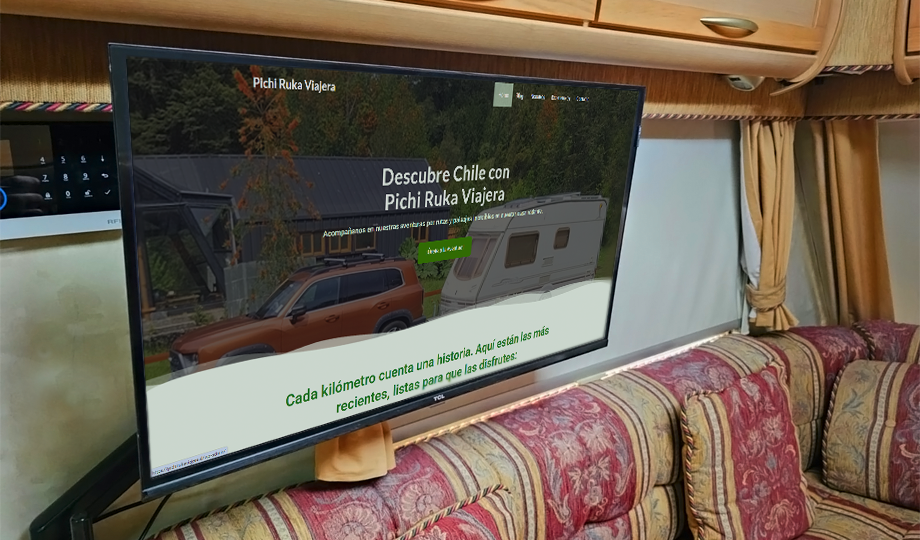

También agregamos una Smart TV de 32″, FHD, QLED, HDR 10, con Google TV, Angulo de visión >178° y dolby Audio marca TCL . Una de las pocas FHD en 32″. (🤤una maravilla) (us$150)
Consideramos que por el LowCost del sistema multimedia (< de US$300) el resultado fue muy bueno!
 |  |  |
¿Qué te parece nuestro equipamiento? Déjalo en los comentarios.
Adicionales, Pruebas y Resultados
Adicionales:
- Instalamos un Router Industrial Teltonika 4G / LTE RUT200 que da internet a toda la camper.
- También instalamos una ALARMA 3G y por WIFI para seguridad.
- Pusimos un par de cámaras Smart (para reversa y perímetro)
- Colocamos un Google Nest que teníamos por ahí.
- El Smart Monitor del tablero, los enchufes, las cámaras, la alarma y la tira LED son compatibles con TUYA Smart, por lo cual lo podemos controlar desde el Celular o con Google HOME (Nest).
Pruebas:
- Habiendo al menos 5 Horas de sol el sistema es totalmente autónomo.
- Refrigerador y calefacción operativos sin depender de campings.
- La batería AGM de la camper se carga perfectamente.
- Las luces LED realmente bajan el consumo drásticamente de 285W antes a solo 37W.
Resultados:
Independencia energética, internet, iluminación LED, calefacción y refrigeración desde el inversor SP-2200, audio de primera junto a un buen entretenimiento multimedia, nos deja muy contentos y con la meta conseguida. Unas fotos son mejores que mil palabras:
¿Quieres ver el diagrama eléctrico completo? 👉 Descárgalo aquí
¿Tienes dudas sobre voltajes, protecciones o paneles? Déjalas en los comentarios.
Síguenos en Instagram para ver el paso a paso en video.
¡Nos vemos en la ruta!
“No te enfoques en el destino, disfruta el viaje.”
Pauly y Antonio
